Hogyan kell csavarokat és anyákat használni állandó csatlakozásokhoz?

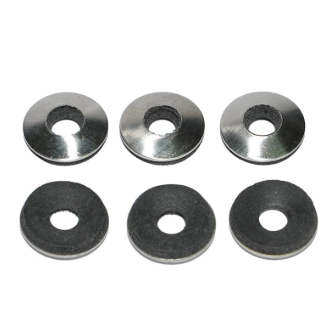

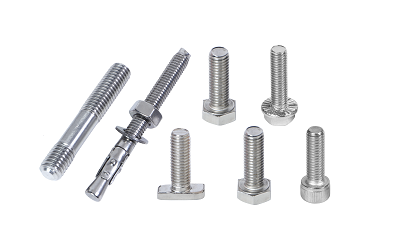

A Jiaxing Aoke a termékek teljes választékát gyártjacsavarok, diófélék, és különfélealátétek. Lapos alátéteket, rugós alátéteket, reteszelő alátéteket és négyszögletes alátéteket raktárunkban találunk, hogy megfeleljenek az összes összeszerelési előírásnak az elektromos vezetékekre, a berendezések felszerelésére és a vasalat-szerelésre vonatkozóan. Tűzihorganyzott, rozsdamentes acél és nagy szilárdságú alkatrészeket gyártunk különféle anyagokból az Ön igényeinek megfelelően. A menetek precíziós megmunkálásúak, hogy megakadályozzák a menetek csupaszítását vagy csupaszítását a meghúzás során. Komplett készleteket tudunk szállítani az építési specifikációknak megfelelően, kiküszöbölve az egyes alkatrészek beszerzésével és egyeztetésével járó fáradságot.(A következő képeken csak termékeink egy része látható)

Ha állandó csatlakozásokhoz szabványos csavarokat használnak, azoknak meg kell felelniük a következő követelményeknek:

1. Általános csavarkötéseknél lapos alátéteket kell elhelyezni mind a csavarfej, mind az anya alá, hogy növelje a csapágyfelületet.

2. Lapos alátéteket kell elhelyezni mind a csavarfejen, mind az anya oldalán. Általában legfeljebb kettő lapos alátét helyezhető a csavarfej oldalára, és legfeljebb egy lapos alátét helyezhető az anya oldalára.

3. A kilazulás megakadályozására tervezett csavarokhoz és a rögzítőcsavarokhoz lazulásgátlóval ellátott anyákat vagy rugós alátéteket kell használni. A rugós alátéteket az anya felőli oldalon kell elhelyezni.

4. Dinamikus terhelésnek kitett vagy kritikus helyeken lévő csavarkötésekhez rugós alátéteket kell beépíteni a tervezési követelményeknek megfelelően; rugós alátéteket kell elhelyezni az anya oldalán.

5. I-gerendák vagy csatornaszakaszok ferde csatlakozással történő összekapcsolásakor ferde alátéteket kell használni annak biztosítására, hogy az anya és a csavarfej felfekvési felületei merőlegesek legyenek a szárra.

A csavarok beszerelési helyére vonatkozó követelmények

Elektromos csatlakozások

A kültéri elsődleges vezetékek csatlakoztatásához tűzihorganyzott csavarokat kell használni. A csavarokat lapos alátétekkel és rugós alátétekkel kell felszerelni. Meghúzás után a csavarnak 2-3 menettel ki kell állnia.

Minden csavart két lapos alátéttel, egy rugós alátéttel és egy anyával kell párosítani.

A beszerelés során helyezzen el egy lapos alátétet a csavarfej oldalára és egy lapos alátétet és egy rugós alátétet az anya oldalára, úgy, hogy a rugós alátét az anyához kerüljön.

Elektromos berendezések szerelése

Amikor a transzformátorokat vagy az elosztódoboz aljait hornyos csavarokkal ellátott csatornaacél vasszerelvényekhez rögzíti, minden csavart egy anyával, egy hornyos alátéttel és egy lapos alátéttel kell párosítani.

Csatornaacél lapos csavarokkal történő rögzítéskor minden csavart két lapos alátéttel, egy rugós alátéttel és egy anyával kell párosítani.

A beszerelés során helyezzen el egy lapos alátétet a csavarfej oldalára és egy lapos alátétet és egy rugós alátétet az anya oldalára, úgy, hogy a rugós alátét az anyához kerüljön.

A leválasztó kapcsolók, kieső biztosítékok, túlfeszültség-levezetők vasidomokhoz való csatlakoztatásához elvileg a berendezés gyártója által biztosított rögzítőcsavarokat kell használni.

Fix vasszerelvények

Ha a vasszerelvények csavarfuratai kerekek, minden csavarhoz egy anya és két lapos alátét tartozik. Ha a csavarfuratok hornyosak, minden csavar egy anyával és két négyszögletes alátéttel van párosítva. A beszerelés során helyezzen el egy lapos alátétet (vagy négyszögletes alátétet) mind a csavarfej, mind az anya oldalára.

Ha kétvégű csavarokat használ vasszerelvényekhez, a csavar mindkét végét fel kell szerelni egy anyával és egy lapos alátéttel (vagy négyzetes alátéttel).

Csavaros csatlakozásokhoz a csatornaacél és I-gerendák karimáinak ferde felületein lehetőség szerint használjon kúpos alátéteket, hogy biztosítsa, hogy az anya és a csavarfej támasztófelületei merőlegesek a szárra.

Csavarmeneti követelmények

1. Háromdimenziós szerkezeteknél:

Vízszintesen: belülről kifelé; függőlegesen: alulról felfelé.

2. Kétdimenziós szerkezeteknél:

A vonalirány mentén: kétoldalas alkatrészekhez belülről kifelé; egyoldalas alkatrészeknél a tápellátás oldaláról vagy egyenletes irányban; vonalirányon keresztben: mindkét oldalon belülről kifelé; középen, balról jobbra (az áramfogadó oldal felé fordulva) vagy egyenletes irányban; függőlegesen: alulról felfelé.

3. Transzformátorplatform síkszerkezetei:

A transzformátor nagy- és kisfeszültségű kapcsait referenciapontként használva a kisfeszültségű kivezetéstől a nagyfeszültségű kivezetés felé vezesse; a transzformátort és a közüzemi oszlopot referenciapontként használva a transzformátor felőli oldalról a közüzemi oszlop oldala felé (belülről kifelé) vezessen.

Csavarok meghúzási követelményei

Az összekötő csavarokat egyenként kell meghúzni. Ha a csavaron vagy az anyán megkopott menetek vagy kopott élek találhatók az anyán, amelyek a kulcs elcsúszását okozzák, a csavart és az anyát ki kell cserélni.

Csavar szerelvény

• Összeszerelés előtt szemrevételezéssel ellenőrizze az összeillesztendő alkatrészek csavarjait, anyáit és menetes furatait. Ne legyenek horpadások vagy karcok, és meg kell felelniük a rajz specifikációinak.
• Az összeszerelés során ne sértse meg a csavar menetes részét.
• A csavarfejen és az anya végfelületén lévő alátéteknek egyenletesen kell érintkezniük a rögzített rész felületével; nem szabad megdönteni, és kalapáccsal ütni a két felület közötti érintkezést nem szabad. A csavarszárnak mentesnek kell lennie hajlítástól vagy deformációtól.
• A csatlakoztatandó részeket egyenletesen össze kell nyomni, szorosan egymáshoz kell illeszteni, és biztonságosan rögzíteni kell.
• A csavarok és anyák meghúzásakor szigorúan tilos a nem megfelelő kulcsok használata.
• Csavarok és csavarok összeszerelésekor húzza meg őket kézzel több mint 2-3 menetemelkedéssel, mielőtt villáskulccsal vagy elektromos kéziszerszámmal meghúzná őket.
• A csavarok és anyák összeszerelése során ügyeljen a festés, a bevonat és a csavarok és anyák fejének védelmére a csatlakoztatott részeken; ezek nem sérülhetnek meg.
• Az anya meghúzása után a csavarfejnek 2-3 menetemelkedéssel túl kell nyúlnia az anya homlokfelületén; mind az anyának, mind az alátétnek a hátoldalukkal a csatlakoztatott alkatrész felé kell néznie.
• A csavarok meghúzása után alkalmazzon festéknyomot; a jel általában egy piros pont, amelyet a csavar és az anya érintkezési pontján helyeznek el. A szín az alkalmazástól függően változhat, de egyértelműen megkülönböztethetőnek kell lennie.
